永磁筒式磁選機的磁極是固定不動的，為了提高精礦品位，研制了旋轉磁場磁選機。

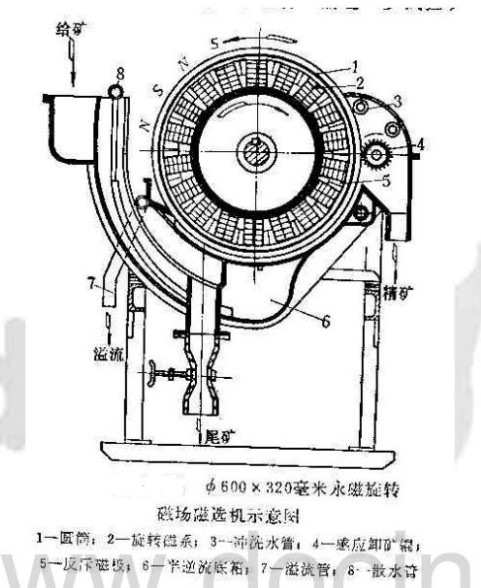

600mm×320mm濕式永磁旋轉磁場磁選機的構造如下圖所示。是北京礦治研究院研制的試驗樣機。主要由玻璃鋼制作的加油筒1、永磁旋轉磁系2、感應卸礦輥4和底箱6所組成。

永磁旋轉磁系是由極性沿圓周交替排列的18個磁極構成。極距104mm，極間隙充填楔形塊以提高磁場強度和作用深度。永磁旋轉磁系和圓筒是分別傳動的，可以相互以不同的速度向相反的方向轉動。由于磁系的包角為360°，磁選機不能自行卸掉精礦，必須通過感應輥把精礦從筒體表面卸下來，磁選機的底箱為半逆流型的，在精礦排除端裝有沖洗水管3利用沖洗水提高精礦品位。

礦漿從圓筒的下方給入選別空間后，強磁性礦粒即被吸在圓筒上，并隨圓筒一起轉動，由于圓筒和磁系反向轉動，而且磁系的旋轉速度較高（可達174r/min），礦粒在受磁場力作用的較長路途中，經受強烈的磁攪拌作用，加上精礦沖洗水的沖洗，因而可以獲得較高品位的精礦。同時，該磁選機的磁場力比一般弱磁場永磁筒式磁選機大，磁場作用深度也較大，再加上采用半逆流底箱，所以尾礦品位敢較低。實驗表明，該設備選別天然磁鐵礦石可以得到較好的指標。但用該設備選別焙燒磁鐵礦時，就不如選別天然磁鐵礦的效果顯著。
